高壓液態軟啟動柜調試使用說明

發布時間：2021-04-14

瀏覽量：0

發布人：未知

分享到

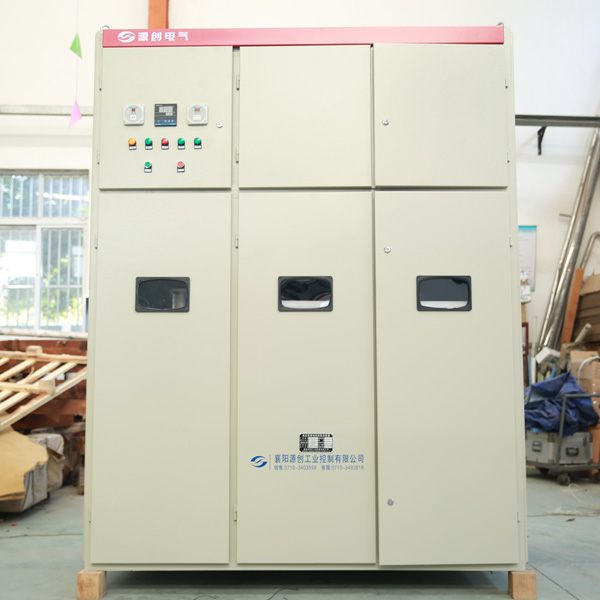

高壓籠型電機液體電阻起動柜適用于三相交流3KV、6KV、10KV大中型高壓鼠籠交流異步電動機或同步電動機的降壓軟起動。該產品可廣泛應用化工、化肥、冶金、造紙、制藥、建材、礦山等行業的鼠籠式電機的起動。
籠型電機液體電阻起動器是在高低壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種液體電阻，在完成起動過程中，液體電阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電機定子上的電壓逐步升高，當電動機的轉速接近額定轉速時，液體電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動本設備的優點在于使用時對電網的沖擊小，不產生任何諧波，對電網及其它設備沒有任何電氣污染，起動成功率高，是替代電抗、自耦降壓起動的理想設備。
高壓液態軟啟動柜的調試使用說明
1、起動柜安裝完畢然后起動柜要與高壓柜和配套設備進行控制連鎖，起動柜伺服電機配置380V電源需要引至三相四線電源，高壓柜用電為200W電源線用4*2.5mm2的銅心電線引入端子排，控制連鎖線為1.5 mm2起動柜要和配套設備（如發閥門，油站等）連鎖后起動柜備妥信號還要和高壓開關柜連鎖，起動柜備妥后高壓柜才可投入起動。起動柜故障信號要送入高壓開關柜。起動柜故障信號有超程保護、超溫保護，當超過行程時間和液體超過75度時報警輸出，高壓柜停機。
2、連鎖線連接完畢合上空氣斷路器QF1，接通控制電源，先把控制面板的轉換開關調為實驗位置，起動綠色按鈕先看伺服電機正反方向綠色按鈕伺服電機帶動傳動機構極板下行為正轉，按下起動按鈕時極板下行真空接觸器吸合，當極板走到底端真空接觸器施放，極板復位。
3、接收到啟動信號后，液阻柜動極板向下運行，到達極板行程終點，向高壓柜發送合閘命令；
4、接收到高壓柜發送的合閘完畢信號后，延時3~5秒，釋放真空接觸器KM1、KM2，液阻切除，啟動完畢。動極板自動復位，等待下一次起動命令。

高壓液態軟啟動柜的維護說明
1、液體電阻起動裝置適用于不頻繁啟動場所，允許電動機連續三次起動，起動間隔120秒。
2、起動前應檢查電阻起動裝置有無異常，如漏液等，如果漏液應立即斷電停止運行。
3、各水箱中的電解液濃度必須一致，并達到規定的液位，保持三相電阻一致。（電阻由廠家專業人員配置）
4、電機試啟動，若啟動電流約為額定電流的1.5~3.5倍左右，先要不帶高壓電源模擬空試，一切動作正常則調試完畢。啟動器可以投入使用。
5、本設備啟動時帶有高壓，必須將柜體良好接地。一次帶電*露部位距地應≥125mm，啟動過程中嚴禁打開柜門。
6、定期檢測對地絕緣電阻。

襄陽源創電氣有著15年豐富的電氣經驗，生產一體化液體電阻起動器，低壓固態軟起動器，高壓籠型電機軟起動裝置，高壓固態軟起動裝置，靜止式進相器，變負載進相器，高壓無功功率補償裝置，低壓動態無功補償裝置，高壓動態無功補償裝置，為用戶提供售后服務，品質保障，請廣大客戶在選購時請認準襄陽源創電氣！聯系電話：張經理13507271573
