高穩定性高壓籠型水電阻起動器綜合性能介紹：

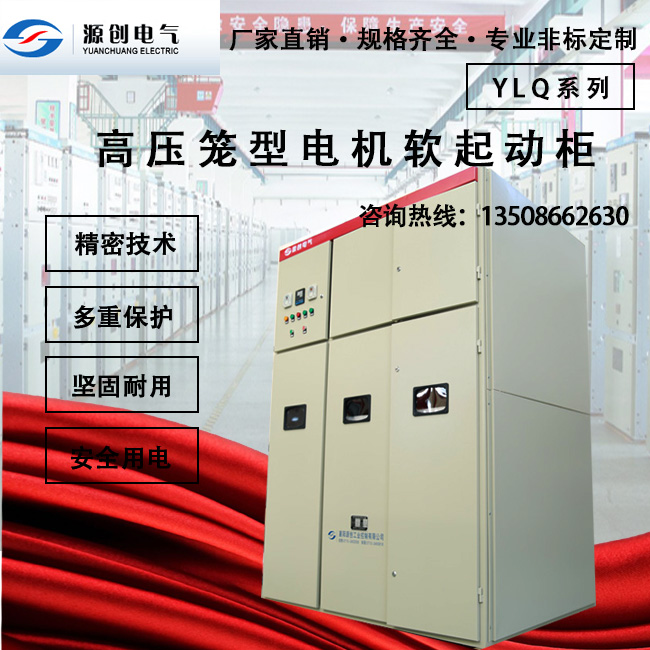

襄陽源創工業控制有限公司（13508662630張工）生產的熱銷產品--YLQ系列高壓籠型電機軟起動裝置的原理是在高壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種水電阻，在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上的端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。
一、安全性。
1、保護功能：設有液位顯示、液溫顯示、起動超時、綜合報警等功能；同運行開關柜相配合，具有可靠的聯鎖裝置，并設有過流、速斷、過電壓、差動、零序、欠壓等保護。
2、保障措施：水電阻箱嚴格按照國家標準進行出廠檢測和嚴格的接地及避雷保護措施。
3、主機起動結束后，極板自動復位，裝置處于零電位和待機狀態，為下次起動作好充分準備。
4、無諧波污染：本裝置的使用不會產生高次諧波，免除對電網的污染。
二、操作簡單，方便維護。
由于本系統主起動設備對工況及電網的環境要求不高，運行成本低；系統自身集成控制發出聯機信號，一般技術人員進行短期培訓即可自行操作維護；液態電阻的可塑性強，穩定性好，主要配液原料來源方便，維護費用相當低。
總之，從技術性、經濟性、可靠性三個方面評價，本裝置是高壓大功率電動機軟起的理想選擇。
三、技術指標。
1、起動電流：IqIe 指堵轉電流在6Ie以上的電機，若堵轉電流為5Ie的電機，則Iq2.5Ie；起動電流等技術參數不受環境變化的影響而產生明顯波動。
2、起動時間調節范圍：15-99S可調。
3、母線壓降：＜8％;并在電網允許情況下最大限度地減小起動時的電網壓降，穩定電網質量。
4、起動轉矩大，不受電網質量影響，起動成功率100％。
5、熱容量大，連續起動次數為34次，提高設備利用率。
6、起動溫升低，單次起動電解液溫升＜10/次左右。
四、使用環境條件：
1、環境溫度：0--45；
3、海拔高度不大于1500m；
4、地面傾斜度不大于50；
5、 安裝地點無易燃易爆危險、化學腐蝕及劇烈震動。
五、設備組成部分介紹：
1、裝置由柜體部分、傳動部分、液阻部分、控制部分組成。
2、柜體部分為框架式組合結構，表面采用噴塑處理。
3、傳動部分采用伺服電機對極板進行控制。
4、液阻部分采用高分子聚合材料制作而成，耐壓，耐腐蝕、耐磨損、耐高溫，使用壽命長。
4、控制部分采用PLC可編程控制器對相關信號及動作進行控制。
