靜止式進相器，作為一種重要的電力電子設備，被廣泛應用于電動機的功率因數提升和無功補償中。其獨特的結構和功能，使得電機在運行過程中能夠更加高效、穩定，減少電能損耗，提高電網供電質量。下面，我們將詳細介紹靜止式進相器的結構組成及其作用。

一、主控制回路

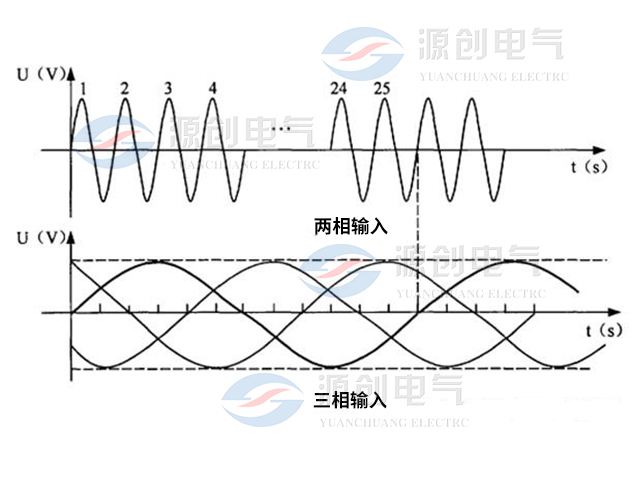

靜止式進相器的主控制回路是其核心部分，主要由12支可控硅和6支電抗器組成。可控硅作為電力電子器件，具有快速開關、高可控性等特點，能夠接受CPU的控制指令，執行交-交變頻功能。在進相器的運行過程中，可控硅將輸入的工頻電源轉換為與電機轉子電流同頻率的電源，從而實現對電機功率因數的調整。


電抗器則用于抑制交-交變頻過程中所產生的環流，保護電路穩定運行。在電機運行過程中，由于電機電流和電壓的波動，可能會產生不必要的環流，這些環流會增加電路的損耗，影響電機的正常運行。電抗器的加入，能夠有效地抑制這些環流，保證電路的穩定性和安全性。

二、進、退相控制回路

進、退相控制回路主要由大容量交流接觸器KM1、KM2及其他中間繼電器等電氣元件組成。這一回路的主要作用是控制電機的進相和退相過程。

當電機需要進相時，交流接觸器KM2會接通，將電動機轉子回路接入進相器主回路。此時，可控硅開始工作，將輸入的工頻電源轉換為與電機轉子電流同頻率的電源，并加在電機轉子回路中，改變轉子電流和轉子電壓的相位關系，從而減小功率因數角，提高電機功率因數。

當電機需要退相時，交流接觸器KM1會接通，將電動機轉子回路接入聯控設備。此時，進相器停止工作，電機恢復到原始運行狀態。

三、自動控制電路

自動控制電路是靜止式進相器的智能控制部分，主要由中小規模數字電路、接口電路、模擬電路以及程序存儲器等組成。該電路由軟件支持，能夠?qū)崟r(shí)采集電機的運行狀態和負荷情況，并根據這些信息自動調整進相器的相關參數，以達到最佳的補償效果。

在電機運行過程中，自動控制電路會不斷監測電機的電流、電壓、功率因數等參數，并與預設值進行比較。如果監測到的參數偏離預設值過大，自動控制電路會發出指令，調整可控硅的導通角和移相觸發器的觸發角，從而改變電機的功率因數。通過這種方式，靜止式進相器能夠?qū)崿F(xiàn)對電機運行狀態的實時監控和自動調節，保證電機的高效、穩定運行。

四、電源電路

電源電路是靜止式進相器的供電部分，為整個設備提供穩定可靠的電能。在電源電路中，通常會采用一些特殊的電源模塊和濾波電路，以保證電能的純凈度和穩定性。同時，電源電路還會設置一些保護機制，如過壓保護、過流保護等，以保證設備在異常情況下能夠安全停機，避免損壞設備或造成安全事故。

五、其他輔助部件

除了以上幾個主要部分外，靜止式進相器還包括一些輔助部件，如移相觸發器、補償繞組、滅磁電阻等。這些部件雖然不直接參與進相器的核心功能，但同樣對進相器的正常運行和性能提升起著重要作用。例如，移相觸發器能夠根據電機的運行狀態和負荷情況改變進相器的觸發角；補償繞組能夠提供額外的無功電流以補償電機運行中的無功損耗；滅磁電阻則能夠在進相器發生故障時吸收電機運行中的多余能量以保護電機和進相器本身。

綜上所述，靜止式進相器作為一種重要的電力電子設備，在電動機的功率因數提升和無功補償中發揮著重要作用。其獨特的結構和功能使得電機在運行過程中能夠更加高效、穩定地工作，減少電能損耗，提高電網供電質量。同時，靜止式進相器還具有安全可靠、維護方便等優點，能夠廣泛應用于各種行業和領域。
