XDAPF的電氣原理

發布時間:2017-05-15

瀏覽量:0

發布人:未知

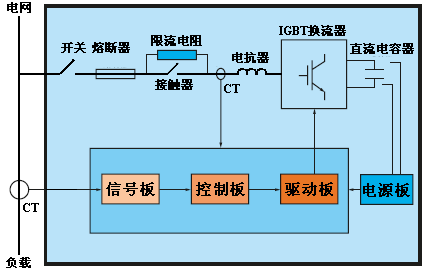

輸入開關合閘后,XDAPF通過限流電阻對直流電容器充電。當直流母線電壓達到額定值后,充電接觸器閉合,裝置開始工作
直流電容器為儲能元件并通過IGBT逆變器和接口電抗器電網輸出補償電流;直流電容同時通過電源板為信號板、控制板和驅動板提供工作電源。

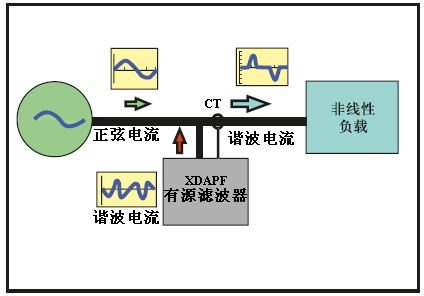

XDAPF通過外部CT測量負載電流或電網電流送到信號板進行處理,控制板完成負荷諧波電流的計算和諧波電流補償?shù)拈]環控制,并產生PWM驅動信號到驅動板,驅動板驅動逆變器的IGBT從而將所需的補償電流輸出到電網,完成諧波濾除的功能。
