這里是源創電氣為大家介紹的三相異步電動機原理，大家也可以參考一下圖紙來了解一下這個設備吧。

三相異步電動機原理
三相異步電動機是感應電機的一種，定子通入電流以后，部分磁通穿過短路環，并在其中產生感應電流。短路環中的電流阻礙磁通的變化，致使有短路環部分和沒有短路環部分產生的磁通有了相位差，從而形成旋轉磁場。通電啟動后，轉子繞組因與磁場間存在著相對運動而感生電動勢和電流，即旋轉磁場與轉子存在相對轉速，并與磁場相互作用產生電磁轉矩，使轉子轉起來，實現能量變換。

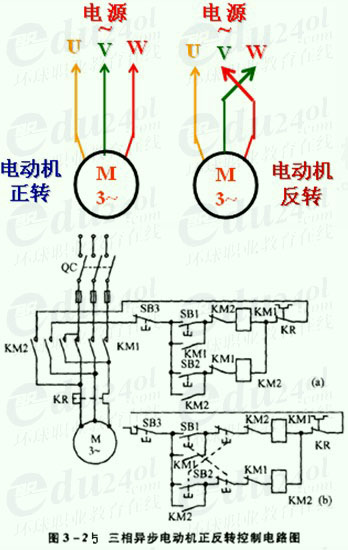

三相異步電動機正反轉電路原理圖

三相異步電動機的旋轉方向與旋轉磁場的旋轉方向一致，而旋轉磁場的旋轉方向取決于三相電流的相序。因此，要改變電動機的旋轉方向，必須改變?nèi)嘟涣麟姷南嘈颉?shí)際上，只要將接到電源的任意二根聯線對調即可。
三相異步電動機的正、反轉方法：任意調換電源的兩根進線，電動機反轉。

為此，只要用兩個交流接觸器就能滿足這一要求，當正轉接觸器KMI工作時，電動機正轉；當反轉接KM2工作時，由于調換了兩根電源線，所以電動機反轉。
如果兩個接觸器同時工作，那么將有兩根電源線通過它們的主觸頭而使電源短路。所以對正反轉控制線路最根本的要求是：必須保證兩個接觸器不能同時工作。這種在同一時間里兩個接觸器只允許一個工作的控制作用稱為聯鎖或互鎖。

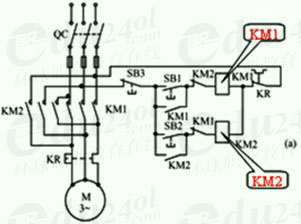

在圖所示的控制電路中，正轉接觸器KM1的一個常閉輔助觸頭串接在反轉接觸器KM2的線圈電路中，而反轉接觸器的一個常閉輔助觸頭串接在正轉接觸器的線圈電路中。這兩個常閉觸頭稱為聯鎖觸頭。這樣一來，當按下正轉起動按鈕SB1時，正轉接觸器線圈通電，主觸頭KM1閉合，電動機正轉。與此同時，聯鎖觸頭斷開了反轉接觸器KM2的線圈電路。因此，即使誤按反轉起動按鈕SB2，反轉接觸器也不能動作。
但是這種控制電路有個缺點，就是在正轉過程中要求反轉，必須先按停止按鈕SB3，讓聯鎖觸頭KM1閉合后，才能按反轉起動按鈕使電動機反轉。這給操作帶來不便。


為了解決這一問題，在生產中常采用復式按鈕和觸頭聯鎖的控制電路

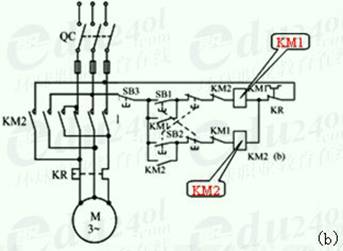

在圖中，當電動機正轉時，按下反轉起動按鈕SB2，它的常閉觸頭斷開，使正轉接觸器線圈KM1斷電，主觸頭KM1斷開。與此同時，串接在反轉控制電路中的常閉觸頭KM1恢復閉合，反轉接觸器線圈KM2通電并自鎖，電動機便反轉。同時，串接在正轉控制電路中的常閉觸頭KM2斷開，起聯鎖保護作用。
