無功補償裝置

一、 開車
1．打開進相器前柜門，合上空氣開關 QF1)，進相器電源接通，柜體面板上的紅色指示燈,等待主電動機直動，關閉柜門。
2.主電動機起動，一直到起動完畢，主電動機正常運轉為止。

二、 投入進相

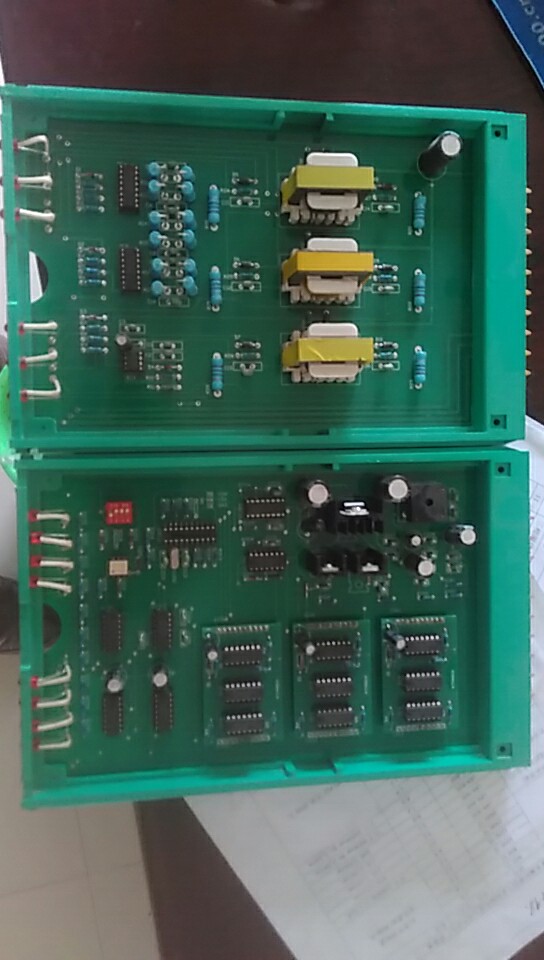

1.打開柜門，觀察控制單元是否正常，控制單元正常時，各指示燈顯示如下：
主板(中間一塊)。除上面三個指示燈(L1、L2、L3)周期性循環顯示外(注意：此指電動機在運轉時的狀態。如電動機未轉，該三燈為隨機狀態)，
其它五燈一直亮著。

驅動板(兩邊兩塊)。其上各指示燈(12個)均亮，并有微閃亮。

如有任一燈不符合上述狀態，則表明控制單元有故障，應維修好后方可進相。
2.用力按一下“進相”按鈕(SB1，綠色按鈕)，進相器面板的紅燈滅、綠燈亮(HL2)，開始進相。進相器上的電流表指針快速下跌并穩定，功率因數表指針快速上升并穩定(指針位于“滯后”區域)。

三、退相
用力按下“退相”按鈕SB2，紅色按鈕)，紅燈亮、綠燈滅，進相器即退出進相狀態。

四、停車
進相器退相后，按下主機停車按鈕，電機即停車。
