購買水阻柜時應該注意哪些。
面對成千上萬的水阻柜生產商，水泥、化工、建材等行業的朋友肯定會糾結購買水阻柜時應該注意哪些問題，如何選購才能保證買到物美價廉的水阻柜？
購買水阻柜時，商家朋友們一定要明確指出您電機的電機類型（異步繞線，異步鼠籠，同步），額定功率，額定電壓及定子電流或轉子電流，電動機拖動負載特征和水阻柜的大小等。
那么如何選購才能保證買到物美價廉的水阻柜？
優質的水阻柜從這幾方面檢驗。


1）、技術第一！
水阻柜雖然已經是個成熟的產品。但依然要看廠家的技術人員情況。技術如果成熟的話就要看器件的質量了。
2）、水箱：好的水箱厚度、柔韌性、耐高溫、絕緣好、化學穩定性都很好。
質量差的水箱不耐熱，高溫情況下容易變形、高壓情況下可能會擊穿水箱。
3）、極板：根據客戶的需求我們會選用銅板、鋁板兩種。
便宜的水阻柜為了降低成本會選用鐵板。這種材質的導電性很差，起動時噪音很大。

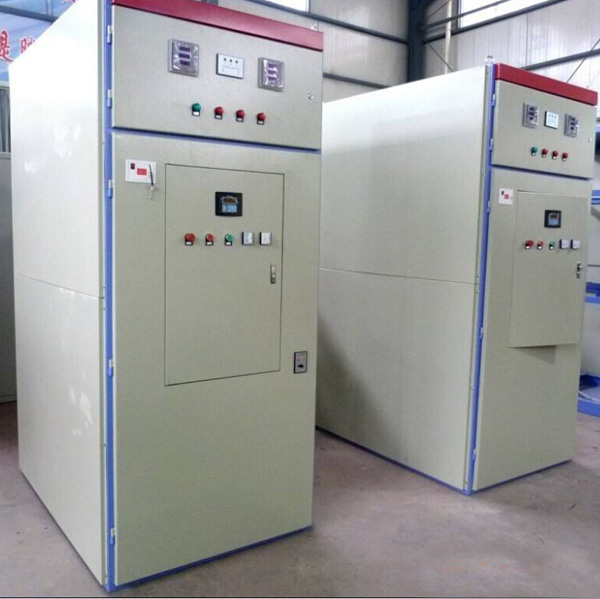

襄陽源創工業控制有限公司就是一家專業生產電阻柜的優質廠家，該廠生產的YRQ系列水阻柜可改善大中型繞線式交流異步電動機的起動性能，適用于適用于建材、冶金等行業的球磨機、風機、軋機、破碎機、水泵等70-6000KW電動機的重載起動。該系列水阻柜有下列幾大性能優勢。
 1）、平滑起動：對設備無機械應力沖擊，可延長電機和機械設備的使用壽命。
 2）、起動電流小且恒定，對電網無沖擊。起動電流小于額定電流的1 .3倍。可以降低電機重載起動對變壓器容量的要求，減小一次性投資。
 3）、可連續起動5-10次，且具有點動功能。
 4）、可低壓起動。只要電網電壓能保證電機正常運行，就能保證順利起動。
 5）、具有起動超時、超溫、失壓、超行程等多重保護功能。
 6）、結構簡單、可靠、全部操作自動化、安裝、維護方便。
襄陽源創專注于水阻柜設計、研發長達十年之久，水阻柜故障率為零！我們絕不會以犧牲水阻柜質量來降低成本！
湖北襄陽源創工業控制有限公司，是一家專業從事電機軟啟動，調速，補償，高低壓配電及工業民用領域監控監測系統的研發，生產，銷售，安裝和售后服務于一體的高新技術企業。產品廣泛應用于冶金，礦山，水泥，建材，石油，化工，煤炭，紡織，水利電力，市政等行業。
   公司堅持科技興業，人才強企的思想，匯聚電氣自動化，機械，電子，計算機軟件，自動控制等領域的各類高級專業技術人才。在ISO9001質量管理體系的保證下，以誠信拓市場，服務塑形象，"重合同守信用"贏得了廣大用戶的信賴和好評。
   公司秉承："誠信互利，共謀發展"的理念，使企業發展成為現代化的高科技型跨國集團公司。
卓越的品質。不斷的追求
   質量理念：為客戶提供高質量，高可靠性的電氣產品。
   發展理念：低成本，高效益、自主創新、科學發展。
   精神理念：求實，創新、誠信、爭創一流。
天道酬勤，勤能補拙。多一些努力，就多一些成功的機會

一、水阻柜原理。
水阻起動柜是近年來運用比較廣泛的電機起動設備。水阻，也就是液體電阻（在水中添加電解粉構成水電阻），顧名思義就是在電機定子回路（鼠籠型電機）或轉子回路（繞線式電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零，將液阻自動切除，電機投入正常運行，每小時最多可以啟動2-3次。
二、運動過程。
水阻柜運行過程：高壓開關柜合閘的同時，水阻柜接收到高壓開關柜的合閘信號，水阻柜動極板自上而下開始運行，在設定的時間內動極板運動過程中電阻值逐漸下降，當電阻接近于零時，通過一個限位開關，使水阻柜內的真空接觸器吸合，將水電阻短接掉，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如水阻柜在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。
三、水阻柜缺點。
水阻的效率低，只能做軟啟動。如果作為調速，必須將水阻柜箱體（液體電阻部分）長期帶電，一旦出現箱體漏液或者液體電阻減少或者干枯，必出現生產事故或者安全事故。并且由于箱體液體電阻長期帶電，發熱嚴重，要有外圍散熱設備才能維持運行。所以相對人力維護成本也會增加。
四、水阻柜的改造方式。
在現場的實際改造中：雖然水阻柜存在以上缺點，但是客戶在水阻柜改造變頻時還是會保留工頻水阻啟動的模式。
（一）一般水阻柜有兩種改造方式，按照電機的不同，分為兩種水阻串接方式。
1、轉子串水阻。
即電機屬于繞線式電機，即轉子回路未短接。此時通過改變起動過程中轉子回路的電阻值來逐步實現軟起動。
2、定子串水阻。
即電機屬于鼠籠型電機，即轉子回路在電機內部已短接。此時通過改變起動過程中定子回路的電阻值來逐步實現軟啟動。
（二）按照實現方式的不同，分為兩種水阻。
1、溫度改變阻值大小。
即在啟動過程中，由于液體內部的電解液隨著液體溫度的升高，電解液分子活動加劇，使電阻值逐步減小，逐步改變機端電壓，使之達到軟起動的目的。
2、柜內增加極板升降電機。
通過柜內增加極板升降電機，勻速的改變輸入輸出極板之間的距離，改變電阻值的大小，逐步改變機端電壓，使之達到軟起動的目的。
注：其中若是溫度改變阻值大小，主要屬于定子串水阻系列（即鼠籠式電機）。
若通過極板升降電機改變阻值大小，則定子和轉子串水阻都可。目前常用的方式還是通過極板升降的方式，方便控制啟動過程。
五、水阻的內部結構。
（一）若以溫度改變阻值。
其柜內部主要包括：
1、旁路柜。
主要是起動完畢后，將水阻柜短接。
按一次原理的不同，和短接接觸器的數量，有的在短接后將水阻完全拖開的，有的在短接后，水阻仍然帶電。
根據客戶需要，選擇真空斷路器或者真空接觸器。真空斷路器需要分、合閘操作，而真空接觸器又分為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。
2、水阻柜主體。
主要包括3個獨立的水箱，每個水箱底部有一固定的銅極板，水箱上部有一固定的銅極板，分別引出進出一次線。（針對鼠籠式電機講的：定子串水阻）
主要根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。例如電機在10MW，則水阻柜主體可能達到10m*2m*4m。
（二）極板升降改變阻值。
其柜內部主要包括：水箱（三相分開）、一套極板、極板升降電機和相應的軸承，及短接接觸器（短接的接觸器也應客戶需要）、PLC等。
六、運行方式（現場實際操作的依據數據和實現方法）。
（一）溫度改變阻值。
1、工頻模式下。
待廠家調試完后，每個極板都浸泡在水中，水中加入了根據計算的電解粉。起動時，通電后，則水阻內，溫度逐漸升高，電解液分子活動加劇，極板之間的電阻值逐步減小，電機端的電壓逐步由低到高，根據調整的時間，起動完畢后，短接真空接觸器（溫度改變阻值這種主要用于鼠籠式電機），起動完成，水阻被甩開。此種原理的水阻，電機進行連續重啟時，由于每次重啟時，由于水溫不一致，因此其啟動特性會有差異。在啟動時間間隔較長的情況下，其啟動特性基本可保持一致。
2、變頻模式下。
上高壓后，直接短接接觸器（短接接觸器動作信號取自高壓開關QF0的常開點）。
（二）極板升降改變阻值（重點介紹）。
1、運動過程。
待廠家調試完后，每個極板都浸泡在水中，水中加入了根據計算的電解粉。起動前，上極板在最上面，起動時，上極板在升降電機的帶動下，逐步下移，（有的設置是下移幾秒，停幾秒，繼續下移，重復）則兩極板之間的距離減小，相應的兩極板之間的電阻值減小，則電機端的電壓逐步由低到高，當上極板移動到最下限位時，短接真空接觸器。與此同時，上極板開始往上回升，升到最上限位時，起動完成。此種方式的水阻，電機連續啟動時，啟動特性差別不會很大，但是伺服電機等部件造成水阻柜的維護工作增加。（適用于鼠籠式及繞線式電機）。
2、現場參照的實際數據及控制邏輯。
（1）一般水阻啟動時，起動電流倍數在2~3.5倍之間，網側壓降都能滿足上一級變壓器的容量要求；
（2）根據電機大小，起動時間一般設置為20~40秒，時間一般都可調，一般超過40秒，則開關柜會有反時限保護；
（3）“水阻起動信號”。現在一般的水阻柜，都是采用PLC控制，其中，水阻柜起動信號，取的是對應的開關起動柜的“斷路器合閘狀態”，也就是說，當客戶的開關柜的斷路器合閘以后， 水阻柜的PLC接收到信號后，就開始起動，如極板開始下移；
（4）當開關柜的斷路器分閘以后，水阻柜的PLC接收到信號后，就將短接接觸器分斷；
（5）即：水阻柜接觸器動作的條件是高壓斷路器QF0合閘（取自QF0常開點）。
