開關柜具有可靠的聯鎖裝置，滿足五防的要求，切實保障了操作人員及設備的安全。

a、儀表室門上裝有提示性的按鈕或者轉換開關，以防止誤合、誤分斷路器。

b、斷路器手車在試驗位置或工作位置時，斷路器才能進行合分操作，而在斷路器合閘后，手車無法移動、防止了帶負荷誤推拉手車。

c 、僅當接地開關處在分閘位置時，斷路器手車才能從試驗/檢修位置移至工作位置。僅當斷路器手車處于試驗/檢修位置時，接地開關才能進行合閘操作。這樣實現了防止帶電誤合接地開關，以及防止接地開關處在閉合位置時分合斷路器。

d、接地開關處于分閘位置時，開關柜下門及后門都無法打開，防止了誤入帶電間隔。

開關柜盤后門與接地開關聯鎖示意圖

e、斷路器手車在試驗或工作位置，沒有控制電壓時， 可實現僅能手動分閘不能合閘。

f、斷路器手車在工作位置時，二次插頭被鎖定不能拔出。

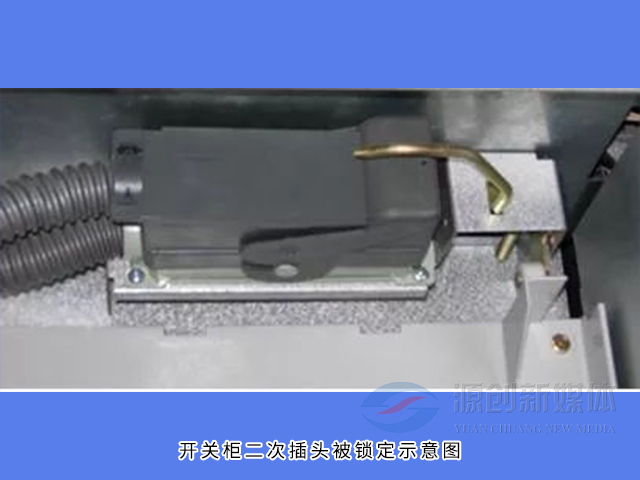

開關柜二次插頭被鎖定示意圖

g、各柜體間可實現電氣聯鎖。

h、開關設備上的二次線與斷路器手車上的二次線的聯絡是通過手動二次插頭來實現的，二次插頭的動觸頭通過一個尼龍波紋收縮管與斷路器手車相連，二次靜觸頭座裝設在開關柜手車室的右上方。斷路器手車只有在試驗、斷開位置時，才能插上和解除二次插頭，斷路器手車處于工作位置時由于機械聯鎖作用，二次插頭被鎖定，不能被解除。
