在日常生活中，我們用到了很多電器設備，比如電冰箱、微波爐、洗衣機、電磁爐、手機、電視等等，這些用電設備都會產生諧波。

不過因為家用電器的功率比較小，所以即使產生了諧波也不太明顯。

而在工業生產中，電機或者其它電網設備，功率高達幾十萬，這樣產生的諧波就會影響到其它電氣設備的正常工作。

為了減少諧波，我們采用了濾波電抗器，看名字就能猜到它的作用。

首先，我們為大家講解一下什么是諧波，以及諧波源，它們又會造成什么樣的危害。

一、諧波和諧波源？

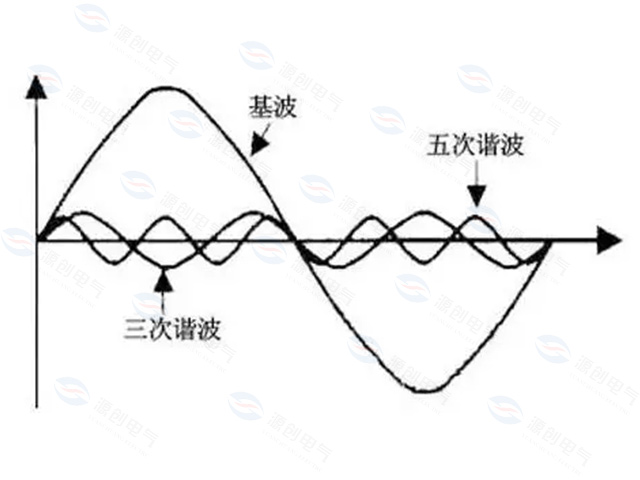

諧波指的是電流中所含有的頻率為基波整數倍的電量。其實，諧波本身并不存在，只是畸變的波形經過傅里葉分解后的等效波形。

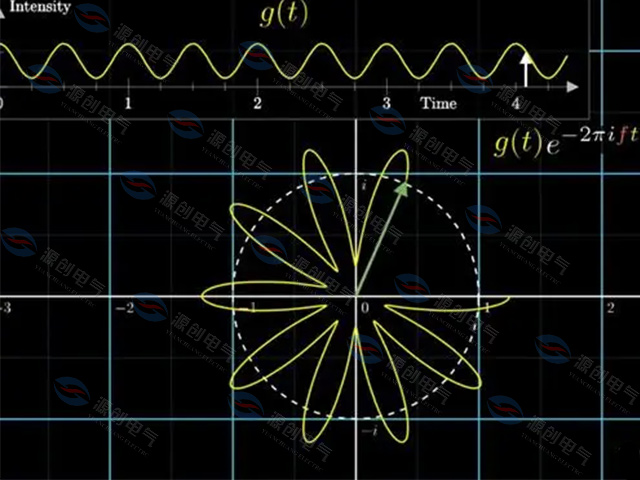

聽上去很唬人，實際上也真把小編給唬住了，好在有萬能的網絡，不懂可以去查。簡單來說就是日常中的信號大多都比較混亂通常無法用公式表達出來，而一個叫傅里葉的人把一個不能用公式表達的信號拆分為若干個能用公式表達寫出的信號之和，其中頻率是原來頻率整數倍的波就被稱為“諧波”，與原來相等的波就稱之為“基波”。（PS：為什么大多數都是外國人的名字，我們要加緊追趕?。?/span>

而諧波源的概念就更好理解了：在運行中會產生諧波的電氣設備被統稱為諧波源。比如——

電力電子設備：整流器、變頻器、開關電源等；

電弧及電光源設備：電弧爐、日光燈等；

非線性電氣設備生活日用電器（空調、電梯）等；

為了抑制或者消除這些諧波，我們引入了濾波電抗器。

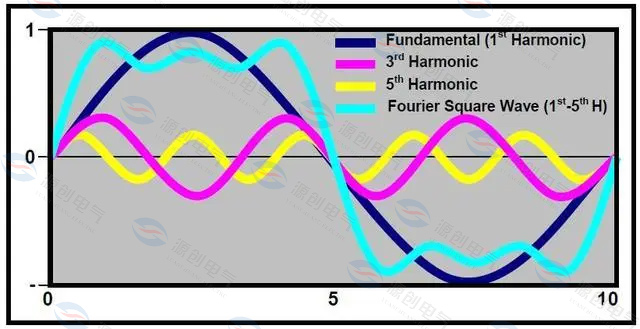

濾波電抗器具有將功率器件輸出的方波轉換為正弦波的功能，是保障逆變器輸出電能質量的重要一環。相對于YCQ型濾波器，總電感更小，相對于YCCK型濾波器在三相并網系統中，濾波效果更好，電能質量更高。

濾波電抗器的損耗主要由鐵損、銅損和雜散損耗組成，鐵損與硅鋼片的品質和數量有關；銅損與繞組的繞制工藝及通過電流有關；雜散損耗與漏電感有關，而降低鐵損，對于降低電抗器的損耗，提升逆變器效率有著明顯的作用。于是采用磁集成技術設計的共軛電抗器被成功應用在逆變器中，該款電抗器是將兩個電感進行共軛設計，能夠抵消鐵軛中的部分磁路，減少了硅鋼片的用量，降低電抗器鐵損，提高電抗器效率。

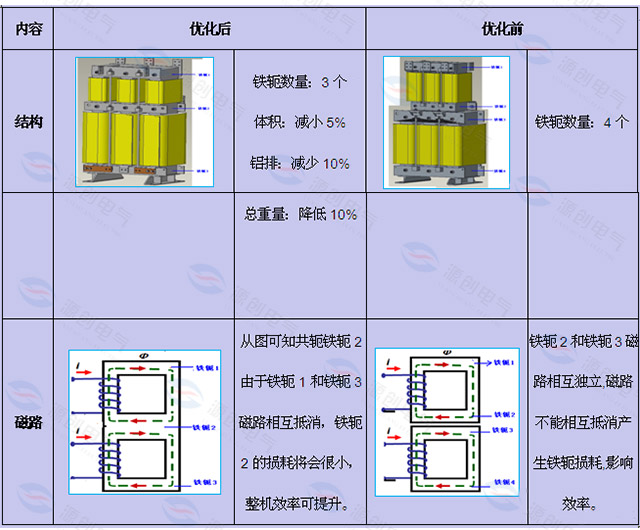

電抗器優化前后對比：

磁路 從圖可知共軛鐵軛2由于鐵軛1和鐵軛3磁路相互抵消，鐵軛2的損耗將會很小，整機效率可提升。 鐵軛2和鐵軛3磁路相互獨立,磁路不能相互抵消產生鐵軛損耗,影響效率。
