變壓器進線接線，端子足夠大，便于與進線電纜連接。變壓器柜內高壓引線導，體能滿足發熱的允許值，變壓器在各分接頭位置時，能承受線端突發短路的動，熱穩定而不產生任何損傷，變形及緊固件松動。每個功率單元帶，兩相輸入熔斷器保護。

變頻裝置還具有，以下保護功能。



a、 過電壓保護，檢測每個功率模塊的，直流母線電壓，如果超過額定電壓的115%，則變頻器保護。

b、 過電流保護，電機額定電流的150%，立即保護。

c、 欠電壓保護，檢測每個功率模塊，的直流母線電壓，如果低于設定的數值，則變頻器保護。此保護實際上包括了，對電網電壓負向波動的保護。

d、 過載保護，電機額定電流的120%，每10分鐘允許1分鐘，超過則保護。此保護實際上包括了，對電網電壓正向波動的保護。

e、 過熱保護，包括兩重保護，在變頻調速系統柜體內，設置溫度檢測，當環境溫度超過，預先設置的值時，發報警信號。

另外，在主要的發熱元件，即整流變壓器和，電力電子功率器件上，放置溫度檢測，一旦超過極限溫度，則保護。

 2、高壓變頻調速系統原理，源創電氣高壓變頻調速系統，采用直接變換形式，為單元串聯多電平拓?fù)浣Y(jié)構，主體結構由多組功，率模塊串聯而成，從而由各組低壓疊加，而產生需要的高壓輸出，它對電網諧波污染小，輸入諧波畸變小于3%，直接滿足IEEE519-1992的，諧波抑制標準，輸入功率因數高，不必采用輸入諧波濾波器，和功率因數補償裝置。

輸出波形質量好，輸出電壓諧波畸變小于2%，不存在諧波引起的電機，附加發熱和轉矩脈動，噪音、輸出dv/dt，共模電壓等問題，不必加輸出濾波器，就可以使用普通的異步電機，變頻裝置10KV輸出或者6KV輸出，每個系統共有24個功率單元，每8個功率單元串連構成，一相.功率單元。每個功率單元分別由輸入，變壓器的一組副邊供電，功率單元之間及變壓器，二次繞組之間相互絕緣，二次繞組采用星形折邊接法，實現多重化，以達到降低輸入諧波電流的目的。



每個功率單元結構上，完全一致，可以互換，其電路結構圖如下，系統為基本的，單相逆變電路，整流側為二極管三相全橋，IGBT逆變橋的控制方式，為PWM控制，并且有自動單元旁路功能。功率單元內器件承受的，最高電壓為單元內直流，母線的電壓，可以直接使用低壓功率器件，器件不必串聯，不存在器件串聯引起的均壓?jiǎn)栴}，而且功率單元中采用的，低壓IGBT功率模塊，驅動電路簡單，技術成熟可靠，器件工作在低壓狀態，不易發生故障。單元旁路功能：當某個功率模塊發生，故障時自動旁路運行，變頻裝置不停機，但需降額使用，即在每個功率單元輸出，端之間并聯旁路電路，當功率單元故障時，封鎖該功率單元，IGBT的觸發信號，然后讓旁路SCR導通，保證電機電流能通過，仍形成通路。這樣能維持生產要求，大大提高了系統運行的可靠性。

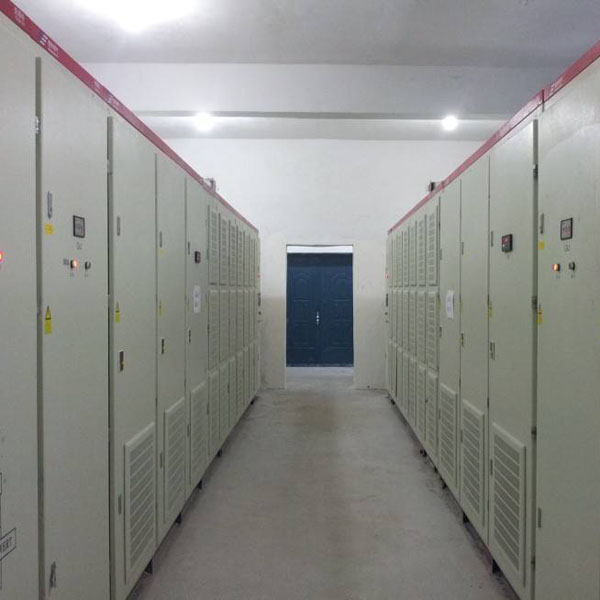

變壓器柜，主要包括為功率單元，供電的移相變壓器，還有輸入側的電壓，電流檢測器件和電流互感器，以及溫度檢測器件溫控器。
詳細原理見下圖， 功率柜：柜內主要對功率單元，進行組合，通過每個單元的U，V輸出端子相互串接而成，星型接法給電機供電，通過對每個單元的PWM，波形進行重組，得到非常好的PWM波形，dv/dt小，可減少對電纜和電機的絕緣損壞，無須輸出濾波器就可以，輸出電纜長度很長，電機不需要降額使用，可直接用于舊設備的改造。

同時，電機的諧波損耗大大減少，消除了由此引起的機械振動，減小了軸承和葉輪的機械應力。

 風機，變頻器功率柜頂上和變壓器柜，頂上配有冷卻風機，數量根據功率等級確定。變壓器柜配置6臺冷卻風機，放置在干式變壓器繞組底部，在變壓器送電后根據變壓器，鐵芯的溫度有溫控儀設定后自動運行。柜體上還設置了溫度顯示系統。功率柜根據功率大小配置，具有世界領先技術，德國進口優質離心冷卻風機。如需將熱量直接排至室外，可增設風道。

控制柜，控制器采用32位高速DSP芯片，精心設計的算法可以保證電機，達到最優的運行性能。彩色嵌入式人機界面提供友好，的全中文監控和操作界面，同時可以實現遠程監控，和網絡化控制。控制器還包括一臺內置的PLC，用于柜體內開關信號的邏輯處理，以及與現場各種操作信號和，狀態信號(包括DCS/RS485//Modbus)的協調，并且可以根據用戶的需要，擴展控制開關量，增強了系統的靈活性。控制器結構上采用箱體結構，各控制單元板采用FPGA，CPLD等大規模集成電路和表面焊接技術，系統具有極高的可靠性。控制器與功率單元之間，采用光纖通訊技術，低壓部分和高壓部分完全，可靠隔離，系統具有極高的安全性，同時具有很好的抗電磁干擾性能。采用溫度控制模塊可以隨時，監控高壓變頻器各個功率單元的溫度。



控制器通訊原理如下圖，控制電源：控制電源接受交流輸入，控制電源由用戶提供單相，220V交流操作電源，對外標準接口，整套變頻控制裝置，包括移相變壓器，變頻器、旁路柜等所有部件，及內部連線一體化設計，需方只須連接高壓輸入，高壓輸出、控制電源和控制線即可。


高壓變頻器對外接口，的具體定義如下。

1） 變頻器提供的開關量，變頻器采用西門子S7，200系列的PLC，標準數字量配置為24點入，16點出，并且可以根據用戶的，不同需求進行I/O點的擴展，及參數化設計。

其部分輸出定義為。

(1) 變頻器待機狀態指示，表示變頻器已待命，具備啟動條件。

(2) 變頻器運行狀態指示，表示變頻器正在運行。

(3) 變頻器控制狀態指示，節點閉合表示變頻器控制，權為現場遠程控制，節點斷開表示變頻器，控制權為本地變頻器控制。

(4) 變頻器輕故障指示，表示變頻器產生報警信號。包含柜門非法打開，變壓器超溫，控制電源掉電，給定信號斷線，單元旁路(過熱，欠壓等信息。

(5) 變頻器重故障指示，表示變頻器發生重故障，立即關斷輸出切斷高壓。包含過壓、過流，變壓器嚴重過熱。

(6) 電機在工頻旁路，表示電動機處于工頻旁路狀態。

2）．變頻器提供給高壓開關柜。

高壓開關緊急分?jǐn)啵冾l器出現重故障時，自動分?jǐn)喔邏洪_關，閉點有效。以上所有數字量采用無源接點輸出，定義為接點閉合時有效。除特別注明外，接點容量均為AC220V，3A。3) 。

變頻器提供的模擬量，變頻器可以提供2路4～20mA的，電流源輸出，帶負載能力均為500。模擬量信號和物理量實際，大小的對應關系可由用戶，在調速裝置上設定，每路模擬輸出對應的物理量，可以由需方從以下參量中選擇，輸出頻率、給定頻率，輸入電流、輸出電流，輸入電壓、輸出電壓，閉環給定值、實際反饋值。

4) DCS提供給變頻器的開關量。

a) 啟動指令，干接點，3秒脈沖閉合時有效，變頻器開始運行。

b) 停機指令，干接點，3秒脈沖閉合時有效，變頻器正常停機。

c) 緊急停機指令，干接點，閉合保持有效，變頻器緊急停機。

5) DCS提供給的變頻器模擬量，變頻器采用西門子S7-200系列的，PLC模擬量擴展模塊，EM235滿足上述要求，此模塊可提供4路4～20mA電流源，或0～5V電壓源的輸入，其輸入可根據用戶不同的，要求進行定義，滿足用戶多方面的需求，可定義為給定頻率，給定轉速、壓力反饋等。

注：詳細接口設計需要在簽訂，技術協議階段由雙方商定。本方案提供的接口僅供參考。
